Detalhes do produto:
|

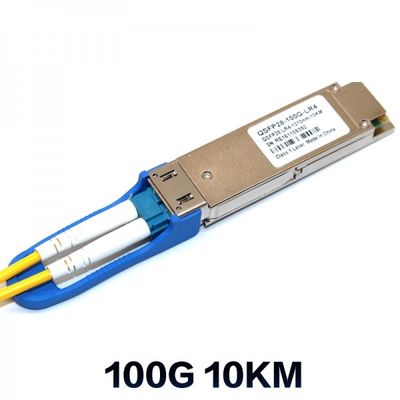

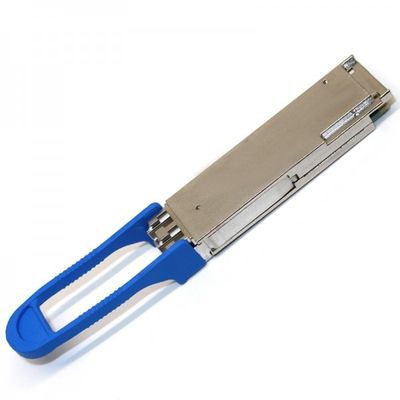

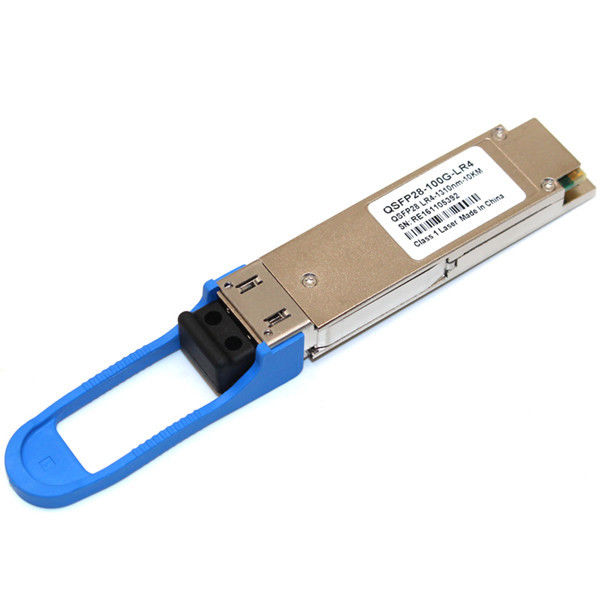

| Nome do produto: | 100G QSFP28 | Taxa de dados: | 100Gb/s |
|---|---|---|---|
| Comprimento de onda: | 1310nm | Distância: | 10KM |

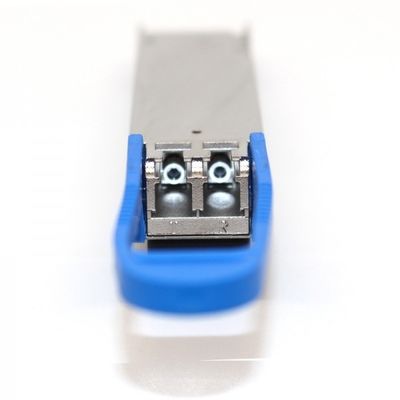

| Relação: | LC duplo | Fonte de alimentação: | Único +3.3V |
| Garantia: | 3 anos | Aplicação: | Ethernet, canal da fibra, interruptor para comutar a relação |
| Realçar: | LR4 Wdm Sfp Module,DDM Wdm Sfp Module,QSFP28 Sfp Fiber Transceiver |
||
O receptor ótico de 100G QSFP28 LR4 integra para receber o trajeto em um módulo. As pistas do receptor quatro de córregos de dados óticos demultiplexed opticamente por um desmultiplexador ótico integrado. Cada vapor dos dados é recuperado por um fotodetector do PIN e por um amplificador do transimpedance, retimed, e passado sobre a um motorista da saída. Este módulo caracteriza uma relação elétrica quente-pluggable, um consumo da baixa potência, e a relação de série de 2 fios.
Características
Avaliações máximas absolutas
| Parâmetro | Símbolo | Mínimo. | Máximo. | Unidade | Nota |
| Tensão de fonte | Vcc | -0,5 | 3,6 | V | |
| Temperatura de armazenamento | TS | -40 | 85 | °C | |
| Humidade relativa | RH | 0 | 85 | % | |
| Ponto inicial de dano de Rx, pela pista | PRdmg | 5,5 | dBm |
Nota: O esforço além das avaliações absolutas do máximo pode causar dano permanente ao transceptor.
Condições operacionais recomendadas
Características elétricas (=0~70℃, Vcc=3.14~3.47V superiores)
(Testado sob condições operacionais recomendadas, salvo disposição em contrário)
| Parâmetro | Símbolo | Minuto | Tipo | Máximo | Unidade | Notas | ||
| Receptor | ||||||||
| Sinalizando a taxa pela pista | DRPL | ± 25,78125 100 ppm | Gb/s | |||||
| Balanço diferencial da saída de dados | Vout, pp | 400 | 800 | milivolt | ||||
| Largura do olho | Ew | 0,57 | UI | |||||
| Fechamento vertical do olho | 5,5 | DB | ||||||
| Perda de retorno da saída diferencial (minuto) | RLd (f) |
9,5 – 0.37f, 0.01≤f<8> 4,75 – 7.4log10 (f/14), ≤f 8<19>
|
DB | |||||
|
Terra comum à perda de retorno diferencial do sion do conver- do modo (minuto)
|
RLdc (f) |
22-20 (f/25.78), 0.01≤f<12> 15-6 (f/25.78), 12.89≤f<19>
|
DB | |||||
| Má combinação diferencial da terminação | TM | 10 | % | |||||
| Tempo de transição, 20% a 80% | Tr, Tf | 12 | picosegundo | |||||
Características óticas (=0~70℃, Vcc=3.14~3.47V superiores)
(Testado sob condições operacionais recomendadas, salvo disposição em contrário)
| Parâmetro | Símbolo | Unidade | Minuto | Tipo | Máximo | Notas | ||||
| Receptor | ||||||||||
| Receba a taxa para cada pista | Gb/s | 25,78125 ±100 ppm | 1 | |||||||
| Escala de comprimento de onda de quatro pistas | λ1 | nanômetro | 1294,53 | 1295,56 | 1296,59 | |||||
| λ2 | 1299,02 | 1300,05 | 1301,09 | |||||||
| λ3 | 1303,54 | 1304,58 | 1305,63 | |||||||
| λ4 | 1308,09 | 1309,14 | 1310,19 | |||||||
| Sobrecarregue o poder ótico entrado | Pmax | dBm | 5,5 | |||||||
|
A média recebe o poder para cada um Pista |
Pin | dBm | -10,6 | 4,5 | 2,4 | |||||
| Sensibilidade do receptor (OMA) pela pista | Psens1 | dBm | -10,6 | |||||||
| Sensibilidade forçada (OMA) pela pista | Psens2 | dBm | -6,8 | 3 | ||||||
| Perda de retorno | RL | DB | -26 | |||||||
| Frequência de interrupção 3dB superior elétrica do receptor, pela pista | Gigahertz | 31 | ||||||||
| O Los De-afirma | Paládio | dBm | -11,6 | |||||||
| O Los afirma | Pa | dBm | -23,6 | |||||||
| Histerese da perda | Paládio-Pa | dBm | 2 | |||||||
Notas:
1. O receptor consiste em 4 fotodetector que operam-se em 25.78Gb/s cada um.
2. O valor mínimo é minuto TxOMA informativo, dos iguais com ER infinito e perda de inserção máxima do canal.
3. SRS é medido com pena vertical do fechamento do olho de DB 1,8 máximo, de J2 de 0,30 UI, e de J9 de 0,47 UI.
4. O valor do poder e a precisão do poder estão com todos os canais ligada.
| Pin | Nome | Lógica | Descrição | |
| 1 | Terra | Terra | 1 | |
| 2 | Tx2n | CML-I | NC | 10 |
| 3 | Tx2p | CML-I | NC | 10 |
| 4 | Terra | Terra | 1 | |
| 5 | Tx4n | CML-I | NC | 10 |
| 6 | Tx4p | CML-I | NC | 10 |
| 7 | Terra | Terra | 1 | |
| 8 | ModSelL | LVTTL-I | Módulo seleto | 3 |
| 9 | ResetL | LVTTL-I | Restauração do módulo | 4 |
| 10 | Vcc Rx | receptor da fonte de alimentação de +3.3V | 2 | |
| 11 | LCC | LVCMOS-I/O | pulso de disparo da relação de série do 2-fio | 5 |
| 12 | SDA | LVCMOS-I/O | dados da relação de série do 2-fio | 5 |
| 13 | Terra | Terra | 1 | |
| 14 | Rx3p | CML-O | O receptor Não-inverteu a saída de dados | 9 |
| 15 | Rx3n | CML-O | O receptor inverteu a saída de dados | 9 |
| 16 | Terra | Terra | 1 | |
| 17 | Rx1p | CML-O | O receptor Não-inverteu a saída de dados | 9 |
| 18 | Rx1n | CML-O | O receptor inverteu a saída de dados | 9 |
| 19 | Terra | Terra | 1 | |
| 20 | Terra | Terra | 1 | |
| 21 | Rx2n | CML-O | O receptor inverteu a saída de dados | 9 |
| 22 | Rx2p | CML-O | O receptor Não-inverteu a saída de dados | 9 |
| 23 | Terra | Terra | 1 | |
| 24 | Rx4n | CML-O | O receptor inverteu a saída de dados | 9 |
| 25 | Rx4p | CML-O | O receptor Não-inverteu a saída de dados | 9 |
| 26 | Terra | Terra | 1 | |
| 27 | ModPrsL | LVTTL-O | Presente do módulo | 6 |
| 28 | Internacional | LVTTL-O | Interrupção | 7 |
| 29 | Vcc Tx | transmissor da fonte de alimentação de +3.3V | 2 | |
| 30 | Vcc1 | fonte de alimentação de +3.3V | 2 | |
| 31 | LPMode | LVTTL-I | Modo da baixa potência | 8 |
| 32 | Terra | Terra | 1 | |
| 33 | Tx3p | CML-I | NC | 10 |
| 34 | Tx3n | CML-I | NC | 10 |
| 35 | Terra | Terra | 1 | |
| 36 | Tx1p | CML-I | NC | |
| 37 | Tx1n | CML-I | NC | 10 |
| 38 | Terra | Terra | 1 |
Padrões
Complacente com IEEE 802.3ba
Complacente com especificações do hardware de QSFP28 MSA
Complacente com RoHS
100GBASE-LR4
Infiniband QDR e RDA interconecta
conexões do Datacom 100G
FAQ
Q1. Posso eu ter uma ordem da amostra para este produto?
: Sim, nós damos boas-vindas à ordem da amostra para testar e verificar a qualidade. As amostras misturadas são aceitáveis.
Q2. Que sobre o prazo de execução?
: A amostra precisa 3-6 dias, tempo de produção em massa precisa 1-2 semanas para a quantidade da ordem mais do que
Q3. Você tem algum limite de MOQ para a ordem da amostra?
: Baixo MOQ, 1pc para a verificação da amostra está disponível
Q4. Como você envia os bens e quanto tempo ele toma para chegar?
: Nós enviamos geralmente por DHL, por UPS, por Fedex ou por TNT. Toma geralmente 3-5 dias para chegar. A linha aérea e o transporte do mar são igualmente opcionais.
