Detalhes do produto:
|
| Nome do produto: | transceptor de 40G QSFP | Comprimento de onda: | 1310nm |
|---|---|---|---|
| Distância: | 10KM | Taxa de dados: | 10Gb/s |
| Relação: | LC duplo | Fonte de alimentação: | Único +3.3V |
| Garantia: | 3 anos | Aplicação: | Ethernet, canal da fibra, interruptor para comutar a relação |
| Realçar: | Sfp Fiber Optic Transceiver,1310NM Fiber Optic Transceiver,QSFP Fiber Optic Transceiver |
||

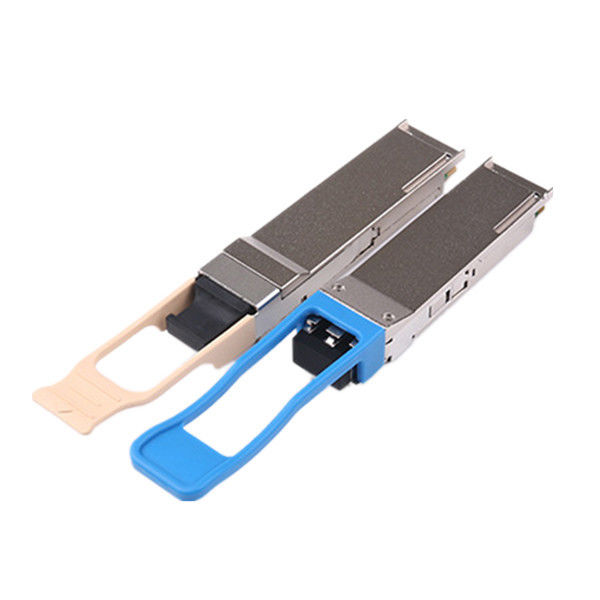

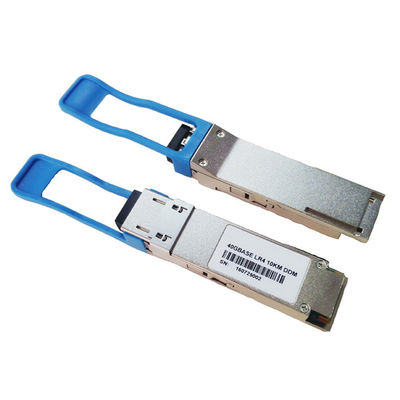

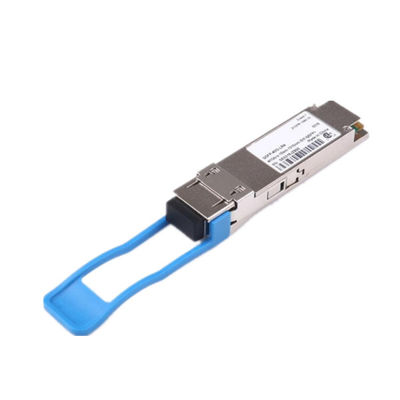

40G QSFP PSM LR4 é um módulo ótico Pluggable do fatora de formulários pequeno paralelo do quadrilátero 40Gb/s (QSFP+). Itprovides aumentou poupanças de despesas da densidade portuária e do sistema total. O módulo ótico completo-frente e verso de QSFP+ oferece o independente 4 transmitir e receber os canais, cada capaz da operação 10Gb/s para uma taxa de dados agregada de 40Gb/s em 10km da fibra do único modo.
Um cabo de fita de fibra ótica com um conector de MTP/MPO pode ser obstruído no receptáculo do módulo de QSFP+. O alinhamento apropriado é assegurado pelos pinos de guia dentro do receptáculo. O cabo geralmente não pode ser torcido para que o canal apropriado canalize o alinhamento. A conexão elétrica é conseguida através de um conector de pino 38 z-pluggable pela exigência de MSA.
Características
Parâmetro
| Pacote (fatora de formulários) | QSFP+ |
| Taxa de dados (típica) | 10,3 Gbps/CH |
| Comprimento de onda do centro | 1310nm |
| Distância | 10km |
| Diagnósticos | Monitor de Digitas |
| Transmissor | Laser de 4CH 1310nm DFB |
| Receptor | Disposição do detector de foto do PIN 4CH |
| TX potência de saída (dBm) | -5.5~+1.5 |
| Sensibilidade de RX (dBm) | -12,6 |
| Baixa/alta temperatura do caso | 0°C~70°C |
| Fonte da tensão (típica) | 3.3v |
| Conector | Grau SMF de MTP/MPO 8 sem PIN |
| Parâmetro | Símbolo | Minuto | Típico | Máximo | Unidade | Notas | |
| Transmissor | |||||||
| Comprimento de onda do centro | λC | 1270 | 1310 | 1350 | nanômetro | 1 | |
| Largura espectral do RMS | λrms | 3,5 | nanômetro | 1 | |||
| Poder médio do lançamento, cada pista | PAVG | -5,5 | -0,5 | +2,3 | dBm | ||
| Amplitude ótica da modulação (OMA) | POMA | -4,5 | -0,5 | +3,5 | dBm | 1 | |
| Diferença no poder do lançamento entre algumas duas pistas | Ptx, diferença | 5,0 | DB | ||||
| Poder do lançamento em OMA menos a pena do transmissor e da dispersão (TDP), cada pista | OMA-TDP | -9,7 | dBm | 1 | |||
| Tempo da elevação/queda | Tr/Tf | 50 | picosegundo | ||||
| Relação da extinção | ER | 3,5 | DB | ||||
| Ruído relativo da intensidade | Rin | -128 | dB/Hz | ||||
| Tolerância ótica da perda do retorno | TOL | 12 | DB | ||||
| Reflectância do transmissor | RT | -12 | DB | ||||
| Margem da máscara de olho do transmissor | EMM | 10 | % | 2 | |||
| Definição da máscara de olho do transmissor {X1, X2, X3, Y1, Y2, Y3} | {0,25, 0,4, 0,45, 0,25, 0,28, 0,4} | ||||||
| Transmissor médio do sem energia do lançamento, cada pista | Poff | -30 | dBm | ||||
| Receptor | |||||||
| Comprimento de onda do centro | λC | 1270 | 1310 | 1350 | nanômetro | ||
| Ponto inicial de dano | THd | +3 | dBm | ||||
| Sobrecarga, cada pista | OVL | +1 | dBm | ||||
| Sensibilidade do receptor em OMA, cada pista | Sensor | -12,5 | dBm | ||||
| Diferença em para receber o poder entre algumas duas pistas (OMA) | Prx, diferença | 5,0 | DB | ||||
| A perda do sinal afirma o ponto inicial | LOSA | -30 | dBm | ||||
| Ponto inicial de Deassert da perda do sinal | LOSD | -15 | dBm | ||||
| Histerese do LOS | LOSH | 0,5 | 6 | DB | |||
| Perda do retorno ótica | ORL | -12 | dBm | ||||
| Receba 3 DB elétrico CutoffFrequency superior, cada pista | Fc | 12 | Gigahertz | ||||
Notas:
1. Comprimento de onda do transmissor, largura espectral do RMS e necessidade do poder encontrar o OMA menos especs. de TDP para garantir o desempenho da relação.
2. O diagrama do olho é testado com forma de onda 1000.
