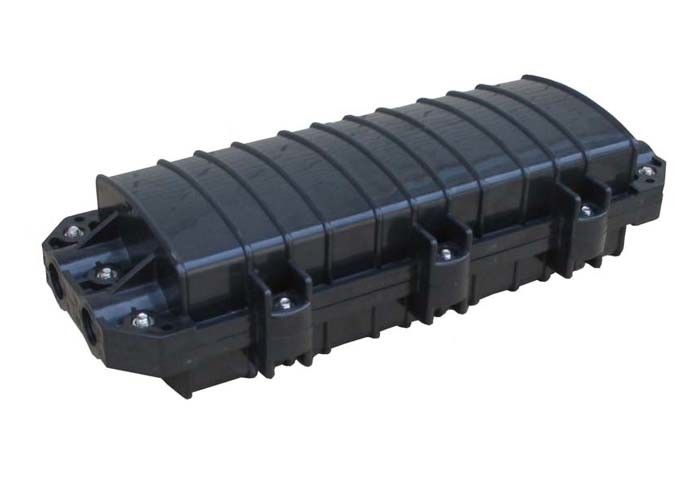

Fechamento da fibra ótica do núcleo do ABS 48, fechamento ótico da tala

À prova de água do núcleo FTTH IP68 do fechamento 48 da junção do cabo de fibra ótica da abóbada GPJ

Aplicação:

      O produto pode ser aplicado na linha reta e na linha de ramo (umas em dois, em um em três) conexões de cabos óticos dentro de diâmetro de 17mm (φ), todos os tipos e estruturas, quando colocado em cima, no encanamento, no subterrâneo ou no poço. Entrementes, é aplicado igualmente à conexão de cabos do telefone da cidade do todo-plástico.

Características estruturais:

• Todos os índices da propriedade são de acordo com o padrão YD/T814-1996 nacional.
• O corpo do caso é feito dos plásticos importados da engenharia da alta intensidade (ABS) e formou a forma com plásticos do molde sob a alta pressão. Está na forma do MEIO retângulo, com as vantagens de menos peso, vida útil mecânica alta da intensidade, da corrosivo-resistência, a anti-estupefato e a longa.
• A entrada do corpo e do cabo do caso é selada com a viagem de borracha adesiva (não-vulcanizada) e a fita selada. Capacidade de selagem segura. Pode ser reaberto e fácil manter.
• a disposição original de 2 laços diferentes do cabo (φ12.5, φ17) permite o usuário de escolher o diâmetro exterior diferente de acordo com circunstâncias reais, ele aumenta a confiança da entrada do cabo selou.

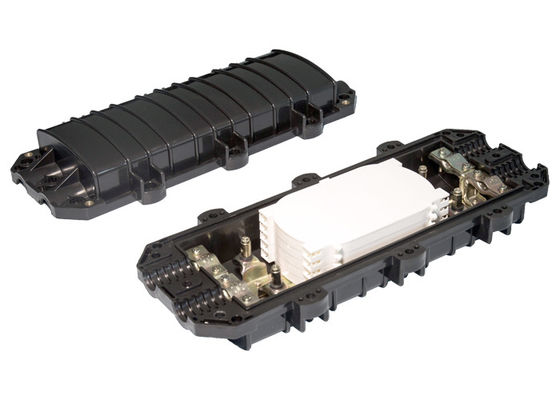

• A bandeja dederretimento de sobreposição e a unidade separada da terra da isolação fazem a disposição dos núcleos, expandindo a capacidade e o flexível, conveniente cabo-de terra e seguro.
• O componente exterior do metal e a unidade de fixação são feitos de aço inoxidável, assim podem repetidamente ser usados em ambientes diferentes.
•

Especificações técnicas principais:

• Tamanho externo: (length×width×height) 435×190×120
• peso: 2.5kg
• raio de enrolamento de fibra ótica: : ≥40mm
• perda extra de bandeja da fibra: ≤0.01dB
• comprimento da fibra deixado na bandeja: ≥1.6m
• capacidade da fibra: único: 96 núcleos, fita-dados forma: 192 núcleos
• temperatura de trabalho: - 400 C ~ + 700 C
• pressão-resistência lateral:: ≥2000N/10cm
• choque-resistência: ≥20N.m
•

Operações:

• Escolha o laço do cabo com diâmetro exterior apropriado e deixe-o atravessar o cabo ótico. Descasque o cabo, decole alojamento exterior e interno, assim como o tubo fraco do contrato, e lave fora a graxa de enchimento, deixando 1.1~1.6mfiber e 30~50mm o núcleo de aço.
• Fixe o cartão e o cabo de pressão do cabo, junto com o cabo para reforçar o núcleo de aço. Se o diâmetro do cabo é menos de 10mm, ligue primeiramente o ponto de fixação do cabo com a fita adesiva até o diâmetro alcançou 12mm, fixam-no então.
• Conduza a fibra na bandeja, no tubo do contrato do calor do reparo e no tubo de derretimento e de conexão do derretimento do calor a uma da fibra de conexão. Após ter derretido e ter conectado a fibra, o tubo do derretimento do tubo e do calor do contrato do calor do movimento e para fixar o inoxidável (ou o quartzo) reforça a vara do núcleo, certifica-se que o ponto de conexão é no meio da tubulação de abrigo. Aqueça a tubulação para fazer os dois em uma. Põe a junção protegida na bandeja decolocação. (uma bandeja pode colocar 12 núcleos)
• Coloque a fibra esquerda na bandeja de derretimento e de conexão uniformemente, e fixe a fibra de enrolamento com laços de nylon. Use as bandejas a partir de baixo. Afinal a fibra foi conectada, cobre a camada superior e fixa-a.
• Posicione-o e use-o o fio de terra de acordo com o plano do projeto.
• Selando o retentor do cabo que aproxima a entrada do fechamento da tala e a junção dos anéis do cabo com fita da selagem. E perto as entradas não utilizadas com tomadas, com as peças côncavas expostas da tomada selada com fitas. Então põe viagens de selagem no sulco de selagem sobre os lados do escudo e lubrifique a parte côncava da entrada do corpo entre as duas partes do escudo. Então fim as duas partes do escudo e para apertá-lo com parafusos de aço inoxidável. Os parafusos devem ser parafusados firmemente com força equilibrada.
• De acordo com a exigência de colocação, posição e para fixar a ferramenta de suspensão.
